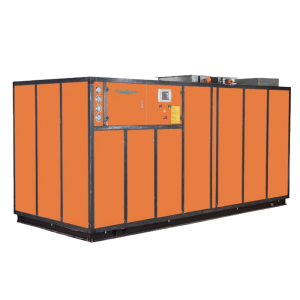

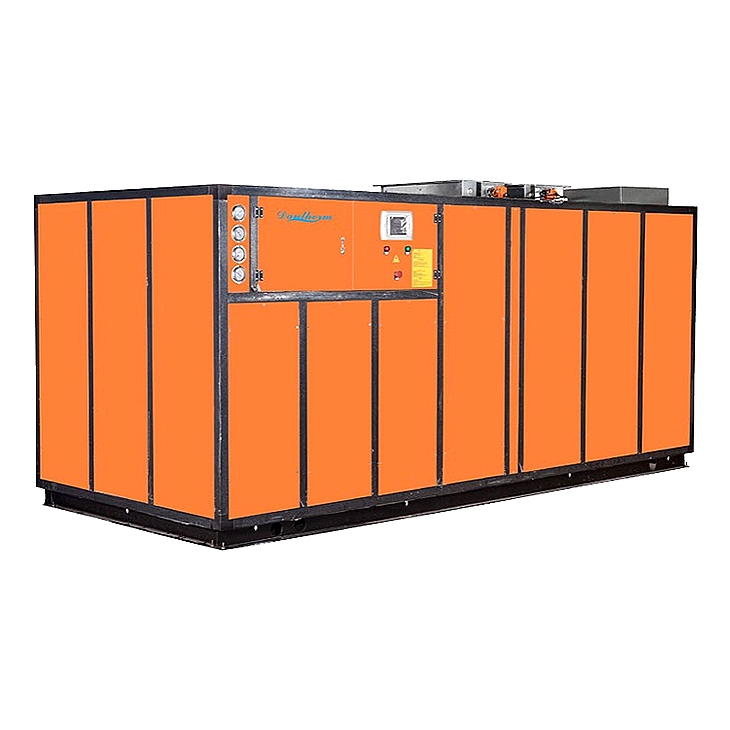

一、产品特点
本产品能有效保持室内恒温、恒湿和空气清新，并回收热量对空气和泳池水加热。

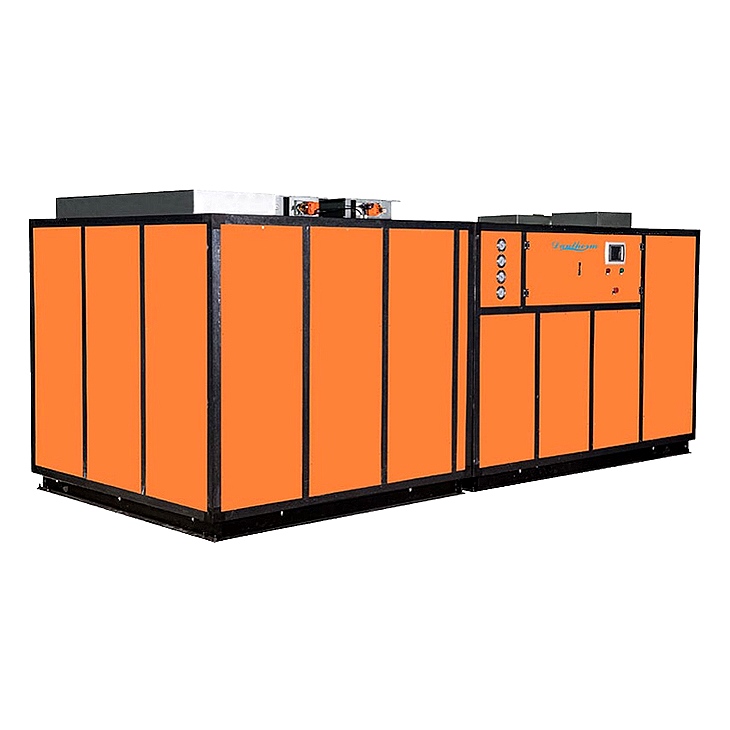

四模块组合设计，单模块体积小方便搬运吊装。
每个模块均自带水平调节装置，方便现场拼装时调节水平。
整机采用优质保温材料，减少能量损失。所有部件均做防腐处理，延长设备寿命。
PLC中央控制器，触屏操作，自动诊断故障及报警，设备维护方面。
产品结构优化，机组内部布有检修通道，检修、维护更为简单方便。
二、产品三视图

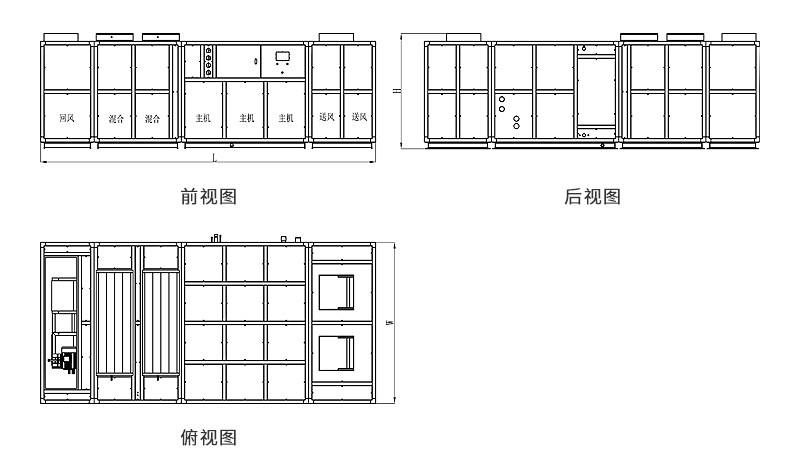

标准型泳池除湿热泵(GND44-250)产品三视图

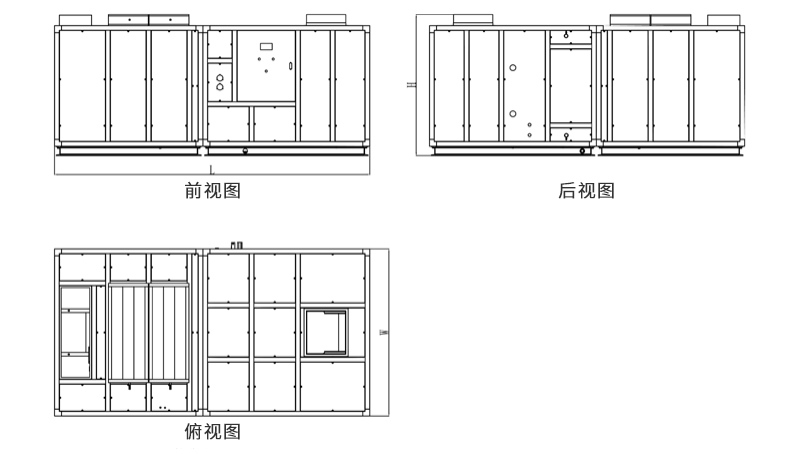

标准型泳池除湿热泵(GND10-35)产品三视图
三、技术参数
标准型泳池除湿热泵(GND44-250)技术参数
| 技术参数 | GND44+F | GND50+F | GND60+F | GND82+F | GND110+F | GND140+F | GND160+F | GND200+F | GND250+F | |
| 除湿量(kg/h) | 45 | 53.5 | 65.5 | 87.5 | 112.5 | 142 | 163.5 | 200 | 250 | |
| 总制冷量(KW) | 61 | 71.5 | 81.7 | 112 | 150 | 190 | 217 | 272 | 340 | |
| 总制热量(KW) | 74.6 | 88.2 | 101.2 | 136.4 | 186.2 | 230 | 270 | 335 | 414.4 | |
| *整机额定功率(KW) | 21.2 | 23 | 27 | 42 | 48 | 74.8 | 85 | 91.9 | 123 | |
| 池水热回收量(KW) | 45 | 53 | 60.7 | 81.84 | 112 | 138 | 162 | 201 | 248.6 | |
| 空间热回收量(KW) | 29.6 | 35.2 | 40.5 | 54.56 | 74.2 | 92 | 108 | 134 | 165.8 | |
| 池水钛管换热器 | ||||||||||
| 数量 | 2 | 2 | 2 | 4 | 4 | 5 | 6 | 6 | 6 | |
| U-PVC管进出水管(mm) | Φ63 | Φ63 | Φ63 | Φ75 | Φ75 | Φ90 | Φ90 | Φ110 | Φ110 | |
| 水流量(m³/h) | 18 | 18 | 20 | 40 | 40 | 50 | 60 | 90 | 120 | |
| 水压降(Pa) | 50 | 54 | 56 | 60 | 65 | 75 | 80 | 90 | 98 | |
| 室内空气冷凝器 | ||||||||||
| 室内空气冷凝器种类 | 铜管亲水铝翅片 | |||||||||
| 冷凝器散热量(KW) | 74.6 | 88.2 | 101.2 | 136.4 | 186.2 | 230 | 270 | 335 | 414.4 | |
| 冷凝器回路数 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 4 | |
| 压缩机 | ||||||||||
| 压缩机数量 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 4 | |
| 压缩机种类 | 涡旋式 | |||||||||
| 电源(V/Ph/Hz) | 380/3/50 | |||||||||
| 额定功率(KW) | 13 | 15.6 | 18.4 | 24.4 | 35.2 | 39.6 | 52.8 | 62.4 | 74.4 | |
| 离心风机 | ||||||||||
| 风机数量 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | |
| *风量(m3/h) | 12000 | 13000 | 15000 | 20000 | 26000 | 34000 | 39000 | 49000 | 63000 | |
| *风压(Pa) | 400 | 400 | 500 | 500 | 550 | 550 | 550 | 650 | 650 | |
| 建议主送风道截面积(M²) | 0.42 | 0.45 | 0.52 | 0.69 | 0.90 | 1.18 | 1.35 | 1.70 | 2.19 | |
| 建议主回风道截面积(M²) | 0.56 | 0.60 | 0.69 | 0.93 | 1.20 | 1.57 | 1.81 | 2.27 | 2.92 | |
| 电源(V/Ph/Hz) | 380/3/50 | |||||||||
| *额定功率(KW) | 1.6/4 | 1.6/4 | 1.6/5.5 | 2/6.5 | 3/8 | 5/11 | 7.5/15 | 11/18.5 | 18/30 | |
| 蒸发器 | ||||||||||
| 蒸发器种类 | 铜管亲水铝翅片 | |||||||||
| 蒸发器制冷量(KW) | 61 | 71.5 | 81.7 | 112 | 150 | 190 | 217 | 272 | 340 | |
| 蒸发器回路数量 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 4 | |
| 其他数据 | ||||||||||
| 制冷剂类型 | R22/R407C/R410A | |||||||||
| 感应器 | 温湿度传感器、水温度传感器、空气气压传感器、高低压控制器、相序保护器、流量开关、过热保护等 | |||||||||
| 控制方式 | PLC人机界面 | |||||||||
| 机组重量(kg) | 2600 | 2650 | 2720 | 3150 | 3450 | 3700 | 3900 | 4800 | 5600 | |
机组总尺寸 (含风口)(mm) | L | 4500 | 4500 | 4500 | 4800 | 4800 | 5200 | 5200 | 5800 | 5800 |
| W | 1850 | 1850 | 1850 | 2100 | 2400 | 2400 | 2400 | 2500 | 2500 | |
| H | 1720 | 1820 | 1920 | 1820 | 1920 | 2220 | 2320 | 2720 | 3020 | |
| 标配表冷器(根据客户需要可选配) | ||||||||||
| *标配表冷器加热量(KW) | 66.4 | 76.5 | 91.4 | 120.7 | 155.2 | 232.2 | 268.7 | 344 | 447.9 | |
| *标配表冷器热水流量(m³/h) | 2.8 | 3.3 | 3.93 | 5.19 | 6.66 | 9.96 | 11.5 | 14.8 | 19.2 | |
| *标配热水进/出水温度(℃) | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | |
| *标配表冷器制冷量(KW) | 53.5 | 61.7 | 73.7 | 97.1 | 123.8 | 184 | 212.6 | 269.5 | 351.8 | |
| *标配表冷器冷水流量(m³/h) | 9.12 | 10.56 | 12.6 | 16.8 | 21.3 | 31.5 | 36.3 | 46.2 | 60 | |
| *标配热水进/出水温度(℃) | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | |
| 水压降(Pa) | 49 | 49 | 49 | 67 | 76 | 89 | 97 | 102 | 106 | |
| *进/出水管径(inch) | 1-1/4" | 1-1/4" | 1-1/2" | 2" | 2" | 3" | 3" | 3" | 3" | |
| 排水口数量 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 放气阀数量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 排水口/放气阀口径(inch) | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | |
注：
名义工况：室内环境空气温度28℃，相对湿度70%，池水温度28℃，室外温度35℃。
规格参数如因产品改进而变化，恕不另行通知具体以实物为准。
表冷器、室外风冷冷凝器、室内水冷冷凝器及表冷器为可选件，可根据客户要求选配。
带“*”的可根据实际需要进行调整。
标准型泳池除湿热泵(GND10-35)技术参数
| 技术参数 | GND10+F | GN D17+F | GND22+F | GND25+F | GND31+F | GND35+F | |
| 除湿量(kg/h) | 10.5 | 17.5 | 22 | 25.5 | 31 | 37 | |
| 总制冷量(KW) | 13.7 | 21.8 | 30 | 34 | 41 | 48 | |
| 总制热量(KW) | 16.9 | 27 | 35 | 40.6 | 48.8 | 57.18 | |
| *整机额定功率(KW) | 6.8 | 9 | 11.5 | 13.8 | 15.2 | 17.9 | |
| 池水热回收量(KW) | 10.8 | 16.2 | 21 | 24.4 | 29.3 | 34.31 | |
| 空间热回收量(KW) | 6 | 10.8 | 14 | 16.2 | 19.5 | 22.87 | |
| 池水钛管换热器 | |||||||
| 数量 | 1 | 1 | 1 | 1 | 2 | 2 | |
| U-PVC管进出水管(mm) | Φ50 | Φ50 | Φ50 | Φ50 | Φ63 | Φ63 | |
| 水流量(m³/h) | 8 | 10 | 12 | 12 | 12 | 15 | |
| 水压降(Pa) | 28 | 28 | 28 | 29 | 32 | 32 | |
| 室内空气冷凝器 | |||||||
| 室内空气冷凝器种类 | 铜管亲水铝翅片 | ||||||
| 冷凝器散热量(KW) | 16.9 | 27 | 35 | 40.6 | 48.8 | 57.18 | |
| 冷凝器回路数 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 压缩机 | |||||||
| 压缩机数量 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 压缩机种类 | 涡旋式 | ||||||
| 电源(V/Ph/Hz) | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | |
| 额定功率(KW) | 3.2 | 4.71 | 5.6 | 6.5 | 7.8 | 9.18 | |
| 离心风机 | |||||||
| 风机数量 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | |
| *风量(m3/h) | 3000 | 4400 | 7000 | 7400 | 7700 | 9000 | |
| 风压(Pa) | 150 | 150 | 250 | 250 | 350 | 350 | |
| 建议主送风道截面积(M²) | 0.11 | 0.16 | 0.25 | 0.26 | 0.27 | 0.32 | |
| 建议主回风道截面积(M²) | 0.14 | 0.20 | 0.33 | 0.34 | 0.36 | 0.42 | |
| 电源(V/Ph/Hz) | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | |
| *额定功率(KW) | 0.4/0.8 | 0.5/0.9 | 0.6/1.2 | 0.6/1.3 | 0.6/1.5 | 0.7/1.8 | |
| 蒸发器 | |||||||
| 蒸发器种类 | 铜管亲水铝翅片 | ||||||
| 蒸发器制冷量(KW) | 13.7 | 21.8 | 30 | 34 | 41 | 48 | |
| 蒸发器回路数量 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 其他数据 | |||||||
| 制冷剂类型 | R22/R407C/R410A | ||||||
| 感应器 | 温湿度传感器、水温度传感器、空气气压传感器、高低压控制器、相序保护器、流量开关、过热保护等 | ||||||
| 控制方式 | PLC人机界面 | ||||||
| 机组重量(kg) | 350 | 600 | 720 | 1100 | 1270 | 1290 | |
机组总尺寸 (含风口)(mm) | L | 2000 | 2000 | 3200 | 3400 | 3400 | 3400 |
| W | 1200 | 1200 | 1200 | 1200 | 1400 | 1400 | |
| H | 1320 | 1320 | 1400 | 1400 | 1400 | 1400 | |
| 标配表冷器(根据客户需要可选配) | |||||||
| *标配表冷器加热量(KW) | 13.9 | 22.3 | 33.7 | 36.8 | 44.9 | 50.3 | |
| *标配表冷器热水流量(m³/h) | 0.6 | 0.96 | 1.45 | 1.59 | 1.93 | 2.2 | |
| *标配热水进/出水温度(℃) | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | 60/40 | |
| *标配表冷器制冷量(KW) | 11.2 | 17.7 | 27 | 29.8 | 36.3 | 40.3 | |
| *标配表冷器冷水流量(m³/h) | 1.92 | 3 | 4.56 | 5.1 | 6.18 | 6.9 | |
| *标配热水进/出水温度(℃) | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | 7/12 | |
| 水压降(Pa) | 30 | 30 | 30 | 30 | 30 | 35 | |
| *进/出水管径(inch) | 1" | 1" | 1" | 1" | 1" | 1" | |
| 排水口数量 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 放气阀数量 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 排水口/放气阀口径(inch) | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | |
注：
名义工况：室内环境空气温度28℃，相对湿度70%，池水温度28℃，室外温度35℃。
规格参数如因产品改进而变化，恕不另行通知具体以实物为准。
室外风冷冷凝器,室内水冷冷凝器及表冷器为可选件，可根据客户要求选配。
带“*”的可根据实际需要进行调整。
四、为何要使用泳池除湿热泵
游泳池水中含有大量氯氨元素，随着室内泳池池水不断蒸发，空气湿度较大，潮湿空气会造成墙体及玻璃表面大量结露，势必对建筑物内装修产生严重腐蚀。并且在空气流动不畅、相对湿度较高的时候，会产生大量病毒、细菌、CO2和其它降低空气质量的元素，长期处于此环境中，势必对人体健康造成威胁，因此室内泳池温湿度需要得到有效的控制。泳池除湿热泵则可以有效的解决这些问题，营造一个舒适健康的泳池环境。
五、泳池除湿热泵能解决那些问题
1. 降低综合能耗
泳池内90%以上的能量损失是由池水蒸发造成的，这部分能量大部分以水汽(潜热)的形式存在泳池空气中，入采用传统的通风除湿，一般排风量为每小时3倍的泳池空间容积，这在冬天会造成泳池室内的热量大量损失。为了补充泳池损失的能量，在传统通风除湿方式中，游泳池不得不采用锅炉、中央空调等提供大量的热源或冷源向泳池室内补充能量，耗费大量的能源。泳池除湿热泵三集一体利用能源再生系统，在春、夏、秋三季完全可采用泳池除湿热泵运行过程中回收的池水表面蒸发的水蒸气热量保持室内空气恒温恒湿和池水恒温。
2.含氯湿空气解决措施
室内恒温游泳池由于表面水蒸发的原因，导致室内空气相对湿度过高，由于空气中含有氯离子，在遇冷时容易凝结成水，对泳池装饰建筑结构构成腐蚀。选用泳池除湿热泵三集一体，经过合理的系统设计，可以确保室内空间的恒温恒湿、池水的恒温和新风换气，确保空气质量，避免凝结水的产生，保证室内装饰及墙体结构不受损害。
3.局部凝结水解决措施
泳池除湿热泵三集一体在系统设计上，配备了防凝结水装置，在泳池空间死角预先安装防结露温湿度传感器，确保在任何不利的低温气候情况下，预购预防凝结水的形成，避免含氯离子的凝结水。
