一、原理和简介

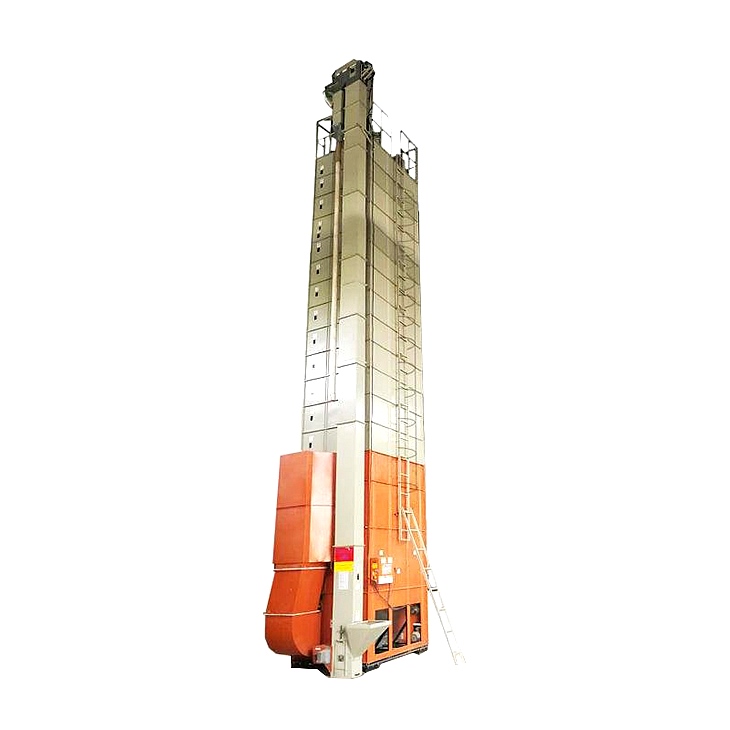

热泵型谷物干燥机以空气源热泵热风机为热源，采用批次循环的方式干燥谷物，由干燥塔、热泵干燥热风机以及环保集尘设备等构成，可用于干燥小麦、稻谷、玉米、高粱等谷物或大豆、油菜籽等部分颗粒状油料作物。
热泵型谷物干燥机通电即可运行，解决了燃烧型干燥机使用过程中存在安全隐患和污染环境的问题;采用在线水分和恒温自动控制，烘干自动完成，过程全程保护，完成自动停机;安装时采用冷风和自然风隔离措施以及余热回收技术，烘干一吨谷物平均大约只需消耗80-100度电，烘干费用只约有燃油机的四分之一;拥有多种干燥模式，粮食循环速度可根据不同物料进行调节，对于玉米、高粱等易碎物料，采用低温也可实现低破碎率;干燥机可在环境温度-5℃到40℃之间大范围使用;全系列机型可以选配在线粮食重量检测和云平台手机APP远程监控系统。
该机拥有自主知识产权，授权多项发明专利和实用新型专利。批处理量有10t、12t、15t、20t、25t、30t可供用户选择，以上机型均通过了省级或国家级农机推广鉴定，享受国家购机补贴。
二、参数表
| 名称 | 热泵烘干机 | |||||||||||
| 型号 | 5HXRG-120B | 5HXRG-150B | 5HXRG-200B | 5HXRG-250B | 5HXRG-300B | |||||||
| 5HXRG-12 | 5HXRG-15 | 5HXRG-20 | 5HXRG-25 | 5HXRG-30 | ||||||||
| 谷物种类及加工量（Kg） | 稻谷（容重=560Kg/m3) | 3500-12000 | 3500-15000 | 3500-20000 | 4500-25000 | 4500-30000 | ||||||
| 小麦（容重=680Kg/m3) | 4250-14600 | 4250-18200 | 4250-24300 | 5400-30300 | 5400-36430 | |||||||
| 玉米（容重=690Kg/m3) | 4310-14800 | 4310-18500 | 4310-24600 | 5500-30800 | 5500-36960 | |||||||
| 干燥机重量（Kg） | 3400 | 3700 | 4500 | 7200 | 8000 | |||||||
| 干燥机外形尺寸（mm） | 长（L） | 3900 | 4050 | 4050 | 5400 | 5400 | ||||||
| 宽（W） | 3000 | 3030 | 3030 | 3700 | 3700 | |||||||
| 高（H） | 9800 | 10900 | 13140 | 12210 | 13860 | |||||||
| 配套热泵型干燥热风机型号 | 5RWF80 | 5RWF150 | 5RWF190 | 5RWF220 | 5RWF190 | 5RWF220 | 5RWF300 | 5RWF450 | 5RWF300 | 5RWF450 | ||
| 输入功率（kW) | 干燥机 | 8.5 | 8.5 | 10.5 | 10.5 | 10.5 | 10.5 | 17 | 17 | 17 | 17 | |
| 热泵型干燥热风机 | 41.5 | 48.59 | 60.56 | 74.76 | 60.56 | 74.76 | 104.28 | 155.82 | 104.28 | 155.82 | ||
| 总输入功率 | 50 | 57 | 71 | 85.26 | 71 | 85.26 | 121.28 | 172.82 | 121.28 | 172.82 | ||
| 电加热（选配件） | 13.5 | 13.5 | 18 | 18 | 18 | 18 | 22.5 | 22.5 | 22.5 | 22.5 | ||
| 入谷时间（分钟） | 约53 | 约55 | 约65 | 约55 | 约65 | |||||||
| 出谷时间（分钟） | 约48 | 约50 | 约60 | 约50 | 约60 | |||||||
| 干燥速率（%/h） | 0.5～1.0 | 0.5～1.0 | 0.4～1.0 | 0.5～1.0 | 0.5～1.0 | |||||||
| 电源 | 3N～380V/50Hz | |||||||||||
| 结构型式 | 循环式 | |||||||||||
| 干燥方式 | 间接加热 | |||||||||||
| 控制和保护装置 | 安全装置 | 满粮报警、电源报警、电机过载保护、压力异常保护、超温保护 | ||||||||||
| 控制方式 | 在线水分检测、热风温度自动控制、干燥机和热泵联机自动控制 | |||||||||||
| 适应环境温度（℃） | -5～40 | |||||||||||
| 名称 | 热泵烘干机 | |||||||||||
| 型号 | 5HXRG-100 | 5HXRG-100A | 5HXRG-120A | 5HXRG-120J | 5HXRG-150J | |||||||
| 5HXRG-10A | 5HXRG-12A | 5HXRG-12J | 5HXRG-15J | |||||||||
| 谷物种类及加工量（Kg） | 稻谷（容重=560Kg/m3) | 2800-10000 | 2800-10000 | 2800-12000 | 4300-12000 | 4300-15000 | ||||||
| 小麦（容重=680Kg/m3) | 3400-12100 | 3400-12100 | 3400-14600 | 5200-14600 | 5200-18200 | |||||||
| 玉米（容重=690Kg/m3) | 3450-12300 | 3450-12300 | 3450-14800 | 5300-14800 | 5300-18500 | |||||||
| 油菜籽（容重=560Kg/m3) | / | / | / | 4300-12000 | 4300-15000 | |||||||
| 干燥机重量（Kg） | 2700 | 2750 | 3000 | 3600 | 4000 | |||||||
| 干燥机外形尺寸（mm） | 长（L） | 3654 | 3800 | 3800 | 3800 | 3800 | ||||||
| 宽（W） | 2500 | 2450 | 2450 | 2450 | 2450 | |||||||
| 高（H） | 8485 | 10360 | 11460 | 11060 | 12720 | |||||||
| 配套热泵型干燥热风机型号 | 5RWF80 | 5RWF150 | 5RWF80 | 5RWF150 | 5RWF80 | 5RWF150 | 5RWF80 | 5RWF150 | 5RWF150 | 5RWF190 | ||
| 输入功率（kW) | 干燥机 | 7 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | |
| 热泵型干燥热风机 | 41.5 | 48.59 | 41.5 | 48.59 | 41.5 | 48.59 | 41.5 | 48.59 | 48.59 | 60.56 | ||
| 总输入功率 | 48.5 | 57 | 50 | 57 | 50 | 57 | 50 | 57 | 57 | 69 | ||
| 电加热（选配件） | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 18 | ||
| 入谷时间（分钟） | 约50 | 约50 | 约53 | 约53 | 约55 | |||||||
| 出谷时间（分钟） | 约46 | 约46 | 约48 | 约48 | 约50 | |||||||
| 干燥速率（%/h） | 0.4～1.0 | 0.5～1.0 | 0.5～1.0 | 0.6～1.0 | 0.6～1.0 | |||||||
| 电源 | 3N～380V/50Hz | |||||||||||
| 结构型式 | 循环式 | |||||||||||
| 干燥方式 | 间接加热 | |||||||||||
| 控制和保护装置 | 安全装置 | 满粮报警、电源报警、电机过载保护、压力异常保护、超温保护 | ||||||||||
| 控制方式 | 在线水分检测、热风温度自动控制、干燥机和热泵联机自动控制 | |||||||||||
| 适应环境温度（℃） | -5～40 | |||||||||||
